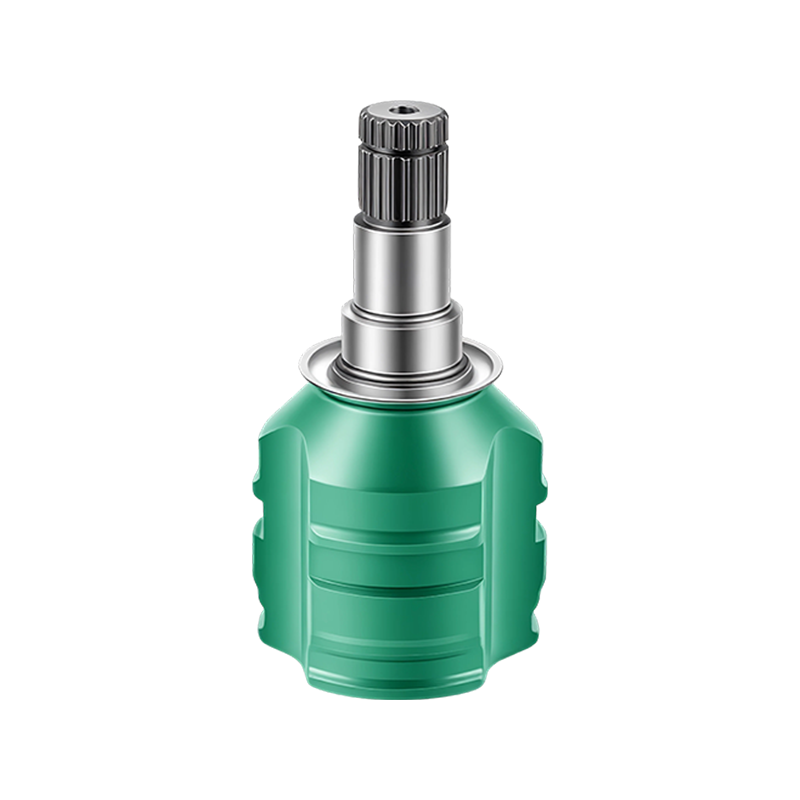

Tripod Indre C.V. Led til bildrivaksel: Funktion, fordele og applikationer

Forstå Tripod Inner C.V. Led i drivakselsystemer til biler

I den komplekse arkitektur af et køretøjs drivlinje arbejder få komponenter så hårdt - eller så stille - som den indre konstant hastighed (C.V.) led. Placeret mellem transmissionsudgangen og drivakslen er den indre C.V. leddet er ansvarlig for at overføre motorens drejningsmoment til hjulene, mens den løbende tilpasser sig ændringer i styrevinkel, affjedring og aksial bevægelse. Blandt de forskellige design af indvendige led, der er tilgængelige i dag, er den indvendige C.V. joint har etableret sig som en bredt udbredt løsning, især i forhjulstrukne (FWD) personbiler og udvalgte firehjulstrukne (4WD) platforme.

Sådan fungerer stativdesignet

Et stativ indvendigt C.V. samlingen består af tre hovedelementer: et stativnav (også kaldet en edderkop), tre nålebærende ruller monteret på navets spidser og et tulipanformet ydre hus med tre langsgående riller. Når drivakslen roterer, bevæger rullerne sig inden for rillerne, hvilket tillader samlingen at rumme både vinkelafbøjning og aksial dykbevægelse. Denne dykkeevne er det, der adskiller det indre led fra det ydre C.V. led: mens det ydre led primært håndterer styrevinkler, optager det indre led de længdeændringer, der opstår, når affjedringen komprimeres og strækkes.

Hvorfor stativled er vigtige for drivakslens ydeevne

Stativdesignet byder på flere funktionelle fordele, der direkte påvirker køretøjets dynamik. For det første fordeler konfigurationen med tre ruller drejningsmomentbelastningen over et bredere kontaktområde, hvilket bidrager til mere stabil kraftforsyning under acceleration. For det andet hjælper glidekompensationsmekanismen med at dæmpe vibrationer og reducere støj genereret af affjedringsbevægelser - en fordel, der især bliver mærkbar på ujævne vejoverflader. For det tredje gør den relativt enkle og kompakte struktur stativsamlinger omkostningseffektive at fremstille og ligetil at servicere, hvilket forklarer deres udbredelse i personbiler på massemarkedet.

Almindelige slidmønstre og overvejelser om udskiftning

Som alle mekaniske komponenter kan stativ indvendig C.V. samlinger udsættes for slid over tid. De hyppigste fejlpunkter inkluderer slidte nålelejer, hullede eller ridsede rulleoverflader og nedbrudt smøremiddel forårsaget af iturevne eller revnede beskyttelsesstøvler. Symptomer på et svigtende indvendigt led kan omfatte en klik- eller klunkende støj under acceleration eller deceleration, vibrationer, der mærkes gennem gulvpladen, og i avancerede tilfælde en mærkbar gys under start. For værksteder og eftermarkedsdistributører er det afgørende at vælge en udskiftningssamling, der opfylder strenge dimensionstolerancer – en dårligt passende samling kan fremskynde slid på tilstødende komponenter og kompromittere drivlinjens glathed.
