Indre CV-led vs. Ydre CV-led: Nøglestrukturelle forskelle

To led, én aksel, to meget forskellige job

Alle forhjulstrukne og mange firehjulstrukne køretøjer er afhængige af en drivaksel, der skal overføre motormoment til et hjul, der konstant bevæger sig op, ned og fra side til side i forhold til transmissionen. Den ene aksel bærer to CV led i modsatte ender, og selvom begge tilhører den samme familie af konstanthastighedskoblinger, er de konstrueret til modsatte mekaniske problemer. Leddet tættest på transmissionen absorberer affjedringens op- og nedvandring ved at glide ind og ud, mens leddet tættest på hjulnavet bøjer gennem en bred styrevinkel uden nogensinde at glide. At forveksle de to, eller antage, at en enkelt udskiftningsstrategi virker for begge, er en af de mest almindelige fejl i akselservice, og en, der ofte fører til et gentaget reparationsbesøg inden for en kort periode.

Denne artikel nedbryder de strukturelle, funktionelle og diagnostiske forskelle mellem det indre og ydre led, understøttet af slidmønsterdata, belastningsadfærd og en praktisk inspektionsworkflow, som teknikere og indkøbsteams kan anvende direkte.

De fleste bilister tænker kun på akslen, når der opstår et symptom, men de to led ældes med forskellige hastigheder afhængigt af kørestil, vejforhold og endda hvor skarpt køretøjet parkeres eller bakkes regelmæssigt. Et køretøj, der for det meste køres på lige motorvejsruter, lægger mindre rotationsbelastning på yderleddets stejle ledområde, mens et køretøj, der konstant bruges til snæver byparkering og gentagne fuldlåste vendinger, accelererer slid på yderled langt foran det indre led. At genkende dette mønster tidligt giver en butik mulighed for at fokusere inspektionstiden, hvor det statistisk set er mest sandsynligt at finde et problem, i stedet for at behandle begge ender af akslen som lige sandsynlige, at de fejler ved hvert besøg.

Definition af rollerne: Stykkeled vs. fast led

Teknisk set er den indre led næsten altid en dykled og den yderste led er næsten altid en fast led . Denne enkelt sondring forklarer næsten enhver forskel, der er dokumenteret senere i denne vejledning.

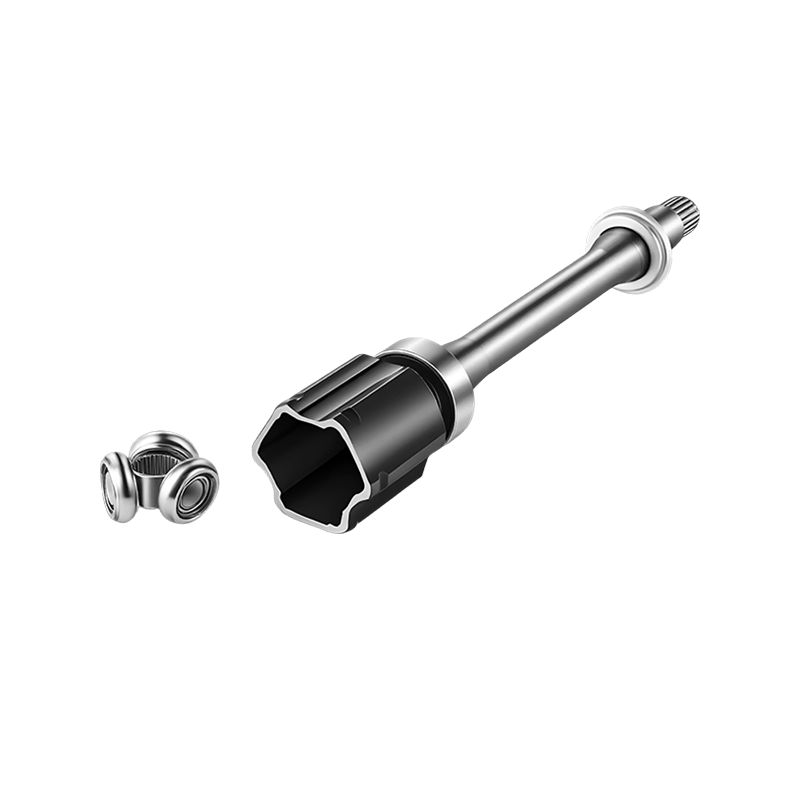

Indre led: Absorberende længdeændring

Når en affjedring komprimeres over et bump eller falder ned over et dyk, ændres den fysiske afstand mellem transmissionsudgangen og hjulnavet med flere centimeter. Det indre led er bygget med indvendige riller og ruller eller kugler, der tillader leddet at teleskopere, forkorte eller forlænge akslen, mens den stadig overfører rotationskraft. Den fungerer typisk i en mindre artikulationsvinkel, ofte under 20 grader, fordi dens hovedopgave er lineær bevægelse snarere end stejle bøjninger.

Ydre led: Absorberende styrevinkel

Det yderste led sidder direkte bag hjulnavet og skal holde konstant omdrejningshastighed, selv når hjulet drejes skarpt til parkeringsmanøvrer. Kugle-type faste led af denne art kan almindeligvis artikulere mellem 40 og 50 grader, og i nogle kompakte køretøjer endda længere, mens de overfører det samme drejningsmoment jævnt gennem hele området. Fordi den ikke behøver at ændre længde, er dens indre løb lukket i stedet for åben, hvorfor den beskrives som fast.

Fælles materialer, forskellige varmebehandlingsprioriteter

Begge samlinger er normalt smedet af legeret stål og kassehærdet for at skabe en slidstærk ydre overflade over en hårdere kerne, men hærdningsdybden og overfladefinishen er afstemt forskelligt for hver rolle. Det ydre leds kuglebaner er slebet til en strammere overfladefinish, fordi de arbejder under højere punktbelastning i stejle vinkler, hvor selv mindre overfladeujævnheder kan initiere pitting hurtigere end i en lavere vinkelapplikation. Det indvendige leds rullekanaler er typisk afsluttet til jævn glidning frem for ren punktkontakt, da rullerne bevæger sig frem og tilbage langs sporet, mens akslen dykker i stedet for at blive i en roterende kontaktzone.

Denne forskel i overfladeteknik er også grunden til, at en ydre ledfejl ofte frembringer en skarpere, mere metallisk kliklyd, når pitting begynder, mens en indre ledfejl har tendens til at producere en matere vibration eller gys, der opbygges gradvist, efterhånden som valserne mister deres glatte bevægelsesvej.

Side-by-side strukturel sammenligning

Tabellen nedenfor opsummerer de kernemekaniske skel, der betyder mest, når man specificerer, køber eller diagnosticerer begge led. Læsning på tværs af en enkelt række fremhæver, hvordan en ændring i en egenskab, såsom artikulationsvinkel, har tendens til at drive en tilsvarende ændring i en anden, såsom leddets dominerende fejltilstand, snarere end at disse karakteristika eksisterer uafhængigt af hinanden.

Attribut	Indre led	Ydre led
Primær fugetype	Nedsænkning (stativ eller dobbelt offset)	Fast (Rzeppa bold type)
Typisk maks artikulationsvinkel	18 til 26 grader	40 til 50 grader
Aksial vandring	20 til 55 millimeter typisk	Tæt på nul, fast længde
Almindelig fejludløser	Revet støvle, der gør det muligt at trænge grus ind i rullerne	Revet støvle, der gør det muligt at trænge grus ind i kuglebaner
Dominerende støjsymptom	Vibration eller gys under acceleration	Kliklyd under drejning
Typisk serviceintervalfokus	Tjek af støv- og rullesmøring	Støvlens integritet og boldslidkontrol

Fejlsymptomer: Hvilket led viser hvilket advarselstegn

Feltinspektionsdata på tværs af returnerede akselsamlinger viser konsekvent, at de to led melder fejl på forskellige måder. Udvendigt ledslid domineres af en skarp kliklyd ved snævre sving, mens indvendigt ledslid oftere viser sig som en vibration, der vokser med køretøjets hastighed. Det vandrette søjlediagram nedenfor afspejler den relative hyppighed af hvert symptom, der spores tilbage til dets respektive led under nedrivningsinspektion.

Visuel inspektion: Hvordan ser slid ud på skaftet

En visuel kontrol af akselakslen, før den overhovedet fjernes fra køretøjet, kan afsløre tidlige tegn på bagklapsvigt i begge ender. Fedt slynget langs skaftet, en delt gummistøvle eller en skinnende rille på metalhuset peger alt sammen på et led, der kræver opmærksomhed, før de indvendige løb lider af scoring.

CV axle shaft with inner and outer joint boots

Når først en støvle er flækket, når forurening typisk leddet inden for et kort antal kørecyklusser, især under våde eller snavsede forhold, så det visuelle tjek ovenfor bør aldrig behandles som valgfrit under rutinemæssig service.

Slidprogression: Kilometertal mod målt spil

Bænktest af forurenede led viser en ret forudsigelig progression, når først en støvle er revet i stykker. Målt radialt spil øges først langsomt og accelererer derefter, når den hærdede overflade af løbet er brudt igennem af slibende partikler. Linjediagrammet nedenfor sporer det gennemsnitlige indre spil i et indvendigt stativled og et ydre kugleled på tværs af det samme simulerede kilometerinterval efter støvfejl.

Den ydre led viser typisk en stejlere stigning, når forurening sætter ind, hovedsagelig fordi dens kuglebaner opererer under snævrere tolerancer og højere punktbelastning end rullekanalerne inde i en dyk indvendig samling.

Last- og drejningsmomenthåndtering på tværs af almindelige køretøjssegmenter

Momentkapaciteten er ikke identisk på tværs af de to led på samme aksel, og den varierer også efter køretøjsklasse. Søjlediagrammet nedenfor sammenligner typisk nominel drejningsmomentkapacitet for det ydre led på tre almindelige køretøjssegmenter, da det ydre led generelt er den begrænsende faktor i en akselsamling på grund af dens mindre effektive kontaktareal ved høje ledvinkler.

Det er grunden til, at indkøb af et udskiftningsled efter køretøjssegment og drivlinjespecifikationer er vigtigere end at matche efter ydre dimension alene. Et led, der passer fysisk, men er klassificeret til en lettere klasse af drejningsmoment, vil vise accelereret slid under vedvarende belastning. Denne kløft bliver især relevant for ejere, der trækker trailere eller transporterer tung last regelmæssigt, da vedvarende drejningsmoment et godt stykke over den oprindelige designklassificering er en af de hurtigste måder at forkorte ledlevetiden på, uanset hvor godt bagagerummet er blevet vedligeholdt.

Sammenligning af ydeevneattributter på et øjeblik

For at bringe de strukturelle og funktionelle forskelle sammen, scorer radardiagrammet nedenfor hvert led på tværs af fem praktiske egenskaber på en relativ skala, med en højere værdi, der indikerer en stærkere karakteristik i den kategori.

Diagrammet gør kompromiset synligt: det ydre led leder på artikulationsrækkevidde og belastningskapacitet, mens det indvendige led leder på dykkørsel og, i stativdesign, har tendens til at være lettere at servicere, fordi dets ruller ofte kan inspiceres uden fuldstændig adskillelse af huset.

Diagnostisk arbejdsgang: Isolering af, hvilket led der er defekt

Fordi begge led kan give overlappende symptomer under visse forhold, undgår en struktureret diagnostisk sekvens unødvendig udskiftning af dele. Nedenstående flow skitserer en praktisk rækkefølge af kontroller.

Arbejds- og nedetidsforskelle mellem de to reparationer

Udskiftningskompleksitet er en anden praktisk forskel, der er værd at planlægge omkring. Fordi det ydre led sidder ved hjulenden af akslen, kræver det at udskifte det på mange køretøjer, at man adskiller navholderen og presser leddet fra akslen, hvilket typisk tilføjer tid sammenlignet med servicering af det indvendige led. Det indre led, især et stativdesign, kan nogle gange repareres ved at fjerne en låsering og skubbe samlingshuset af akselenden uden at skulle forstyrre navet eller hjullejesamlingen overhovedet.

For flådeforvaltere, der planlægger nedetid, betyder det, at en udvendig ledudskiftning generelt bør budgetteres med mere butikstid end en indvendig ledudskiftning på det samme køretøj, selvom selve delene kan have samme pris. At springe denne sondring over, når du citerer en reparation, er en almindelig kilde til undervurderede arbejdsomkostninger.

Ydre samlinger kræver ofte navholderadskillelse og et lejepresseværktøj
Indvendige samlinger kan nogle gange udføres med akslen stadig delvist installeret
Udskiftning af støvler alene, uden ledudskiftning, er hurtigere på det indvendige led i de fleste stativdesigns
Momentspecifikationerne for navmøtrikken skal altid bekræftes efter enhver udvendig samlingsservice

Ingen af disse forskelle er små, når du planlægger en reparationsplads for dagen. En butik, der citerer begge jobs til samme faste pris, underpriser sandsynligvis udvendigt ledarbejde og overpris indvendigt ledarbejde, hvilket over tid kan påvirke både kundetilfredshed og teknikers effektivitet på tværs af en travl serviceplan.

Overvejelser om indkøb af reservedele

Når et led er bekræftet defekt, er det vigtigere at matche udskiftningen korrekt end prisen alene. Købere vurderer en leverandør af samlinger med konstant hastighed bør bekræfte tre ting, før du bestiller: det nøjagtige splineantal og diameter i begge ender af akslen, artikulationsvinklen i forhold til køretøjets styregeometri, og om det medfølgende bagagerumssæt bruger et materiale, der er klassificeret til det forventede driftstemperaturområde for applikationen.

Match splineantal og skaftdiameter præcist, ikke kun den samlede længde
Bekræft samlingstypen, stativet, dobbelt offset eller kuglefastgjort mod det originale design
Tjek bagagerummets materialeklassificering, hvis køretøjet regelmæssigt kører i ekstrem varme eller kulde
Anmod om dokumentation for momentvurdering til kommercielle eller tunge applikationer
Undersøg emballagen for præ-påført fedtspecifikation, der matcher samlingstypen

For flådeoperatører, der administrerer flere køretøjstyper, reducerer standardisering på en leverandør, der dokumenterer begge ledtyper klart under ét referencesystem, chancen for at bestille den forkerte dyklængde eller artikulationsvurdering under en hasteudskiftning. Det forenkler også lagerplanlægning, da et indkøbsteam, der arbejder ud fra et enkelt, konsekvent formateret specifikationsark, kan krydsreferencer flere køretøjsmodeller uden at skulle konsultere separat dokumentation for hvert varenummer, hvilket bliver mere og mere værdifuldt, efterhånden som en flåde vokser i størrelse og køretøjsvariation.

Praktiske vedligeholdelsesvaner, der forlænger levetiden

Fordi fejl næsten altid begynder med en revet støvle i stedet for pludseligt internt slid, fokuserer den mest praktiske vedligeholdelse på at beskytte den gummi- eller termoplastiske tætning.

Vane	Fordel
Visuel bootcheck under rutinemæssig olieservice	Fanger rifter, før grus kommer ind i fugen
Undgå kantstenslag og stød i huller	Reducerer pludselige støvlepunkteringer og klemmeløsning
Rensning af vejsalt og mudder fra støvlefolde	Forhindrer accelererede gummirevner
Tilspænding af støvleklemmer efter installation	Forhindrer langsomt fedttab og tidlig forurening

Kombineret med en rutinemæssig inspektion, kan disse vaner på en meningsfuld måde forlænge leddets levetid på begge ender af akslen, da både det indre dykled og det ydre faste led deler den samme grundlæggende sårbarhed: en kompromitteret tætning.

Det er også værd at bemærke, at fedtspecifikationen ikke er udskiftelig mellem de to samlingstyper i alle tilfælde. Den højere punktbelastning og stejlere artikulation af den ydre led kræver ofte et fedt, der er formuleret til at modstå ekstrudering under tryk, mens det indre leds glidende bevægelse drager fordel af en formulering, der prioriterer jævn lineær bevægelse frem for ren belastningsmodstand. Brug af et generisk universalfedt til begge dele under en service kan forkorte levetiden for den samling, der er designet omkring en mere specialiseret formulering.

Ofte stillede spørgsmål

Q1: Hvilket led svigter oftere, det indre eller det ydre?

I de fleste forhjulstrukne køretøjer har det ydre led en tendens til at svigte først, fordi det fungerer i en bredere ledvinkel og er mere udsat for vejaffald nær hjulbrønden, men begge kan svigte med lignende hastigheder, når en bagagerum er revet i stykker og ikke repareret. Kørestilen spiller også en rolle, da køretøjer, der bruges meget til snævre parkeringsmanøvrer, belaster yderleddet uforholdsmæssigt meget sammenlignet med køretøjer, der hovedsageligt køres på åbne veje.

Q2: Kan et køretøj køres sikkert med et svigtende indre led?

Korte strækninger ved lav hastighed er generelt mulige, men fortsat kørsel med et svigtende led risikerer fuldstændig adskillelse af akslen, så hurtig inspektion og udskiftning anbefales kraftigt, når der bemærkes vibrationer eller klunker.

Q3: Er det nødvendigt at udskifte begge led på en aksel på samme tid?

Ikke altid. Hvis det ene led viser forurening, og den anden støvle er intakt uden målbart slør, er det normalt acceptabelt at udskifte kun det defekte led, selvom mange butikker udskifter begge under høje kilometers service for at undgå et andet arbejdsopkald.

Q4: Hvorfor tillader det ydre led en bredere drejningsvinkel end det indre led?

Det ydre led bruger et fast bold-og-race-design specielt bygget til stejle vinkelbevægelser, mens det indre led prioriterer aksialt dyk for at absorbere affjedring, så deres indre geometrier er optimeret til forskellige typer bevægelse.

Q5: Hvor længe holder en støvle typisk, før den skal efterses?

Støvlemateriale og køreforhold varierer meget, men en generel retningslinje er visuelt at inspicere begge støvler ved hvert rutineserviceinterval, da en lille rift kan udvikle sig til fuld ledforurening inden for en relativt kort køreafstand, når fedtet begynder at slippe ud. Køretøjer, der kører i områder med hårde vintre, tungt vejsalt eller hyppig off-road brug, berettiger til hyppigere kontrol, end de generelle retningslinjer antyder.
