Sådan vælger du det rigtige CV-led til drivsystemer til biler

Funktionen af et CV-led i et køretøjs drivlinje

A konstant hastighedsled sidder mellem transmissionen og hjulnavet og overfører rotationskraft ved en konstant vinkelhastighed, selvom affjedringen ændrer drivvinklen. I modsætning til et kardanled, der introducerer hastighedsudsving, når man arbejder i en vinkel, opretholder et korrekt konstrueret CV-led jævnt drejningsmoment gennem både ratlås og affjedringskompression. Det er grunden til, at forhjulsdrevne og firehjulstrukne platforme næsten udelukkende er afhængige af CV-led frem for ældre design i cardan-stil.

For ingeniører og indkøbsteams, der køber erstatnings- eller OEM-komponenter, er udvælgelsesprocessen sjældent så enkel som at matche et varenummer. Køretøjets vægt, drejningsmoment, artikulationsområde og driftscyklus alle former, som ledgeometri, burdesign og bagagerumsmateriale vil holde i marken. At vælge forkert forkorter ikke bare levetiden; det kan introducere vibrationer, ændringer i styrefornemmelsen og i alvorlige tilfælde fejl i drivsystemet ved motorvejshastighed.

Denne vejledning gennemgår de tekniske kriterier, der adskiller en pålidelig samling fra en, der vil svigte for tidligt, og dækker fugetyper, materialevidenskab, sliddiagnose, leverandørevaluering og de omkostningsberegninger, der har betydning i løbet af en flådes eller produktionsseries levetid.

Drivetrain-layoutet former også det belastningsmønster, som hvert led ser i løbet af sin levetid. En forhjulsdrevet sedan beder for det meste sine påhængsled om at håndtere et stabilt drejningsmoment ved moderate styrevinkler, mens en kompakt crossover med en kortere akselafstand og snævrere venderadius skubber de samme led tættere på deres maksimale artikulationsgrænse på daglig basis. Firehjulstræk og deltids-firehjulstræk tilføjer en anden variabel, da kraftfordelingsforhold og spærredifferentiale øjeblikkeligt kan føre en meget større andel af drejningsmomentet gennem en enkelt aksel, end en sammenlignelig forhjulstrukket platform nogensinde ville se. At forstå, hvor en given køretøjs- eller flådeapplikation befinder sig i dette spektrum, er det første praktiske trin, før man sammenligner varenumre eller leverandørtilbud, fordi det indsnævrer feltet til samlingsfamilier, der faktisk er designet til den pågældende last- og vinkelkombination i stedet for dem, der blot passer til boltmønsteret, hvilket sparer tid senere i evalueringsprocessen.

Typer af CV-led: Fixed vs Plunging Designs

Hver drivaksel bruger to led med forskellige job. Påhængsleddet, tættest på hjulet, skal klare store styrevinkler, men meget lidt aksial vandring. Det indenbords led, tættere på transmissionen, håndterer mindre vinkel, men skal rumme den akselafkortning og -forlængelse, der opstår, når affjedringen bevæger sig gennem sin vandring. Disse to krav førte til to brede fælles familier.

Ledtype	Typisk placering	Max artikulation	Aksialt dyk
Fast (Rzeppa-stil)	Påhængsmotor	45 til 50 grader	Minimal
Fordybning (stativ-stil)	Indenbords	20 til 26 grader	Op til 50 mm
Dobbelt forskudt dykning	Indenbords, high-travel platforms	22 til 24 grader	Op til 60 mm

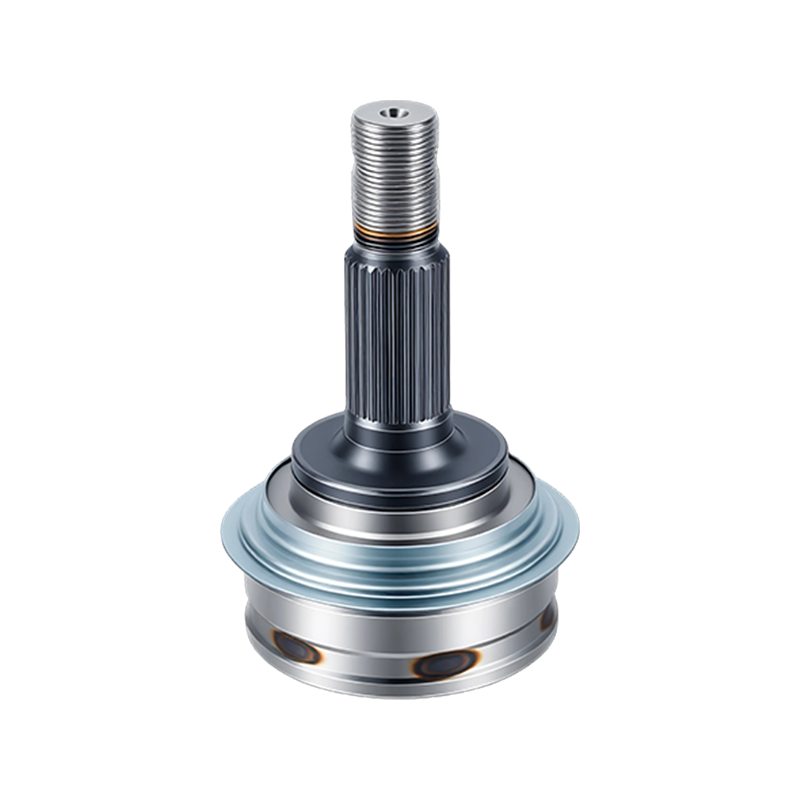

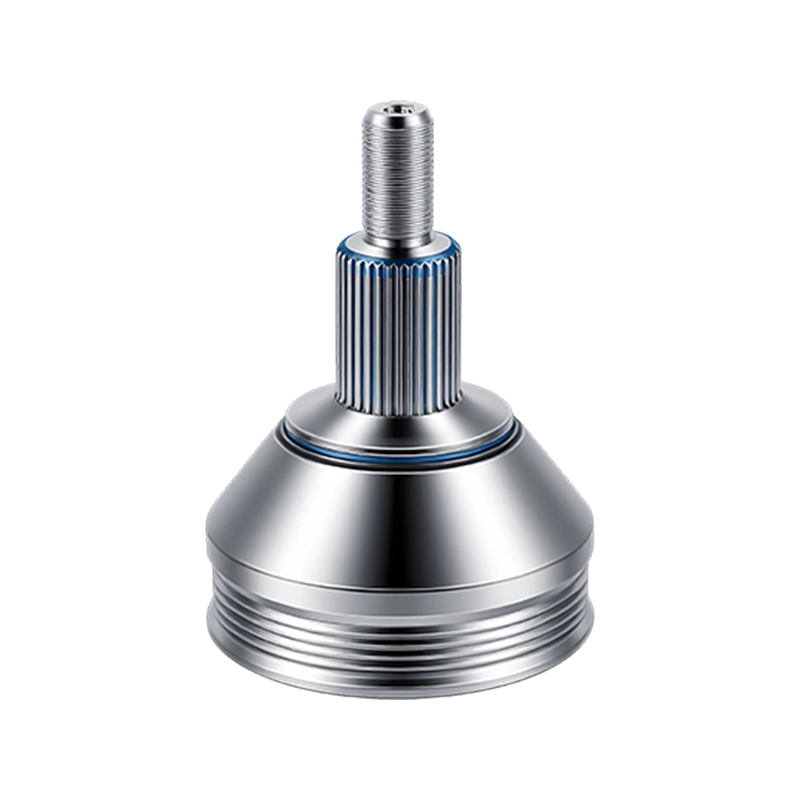

Faste led bruger et bur- og kuglearrangement, der holder midtpunktet stationært, mens det tillader ændringer i styrevinklen, hvilket er grunden til, at de dominerer påhængsmotorer på næsten alle forhjulstrukne biler. Dykforbindelser, derimod, brug stativlejer eller forskudte kuglebaner, der lader akslen glide ind og ud og absorberer længdeændringerne skabt af affjedringsgeometrien uden at overføre denne bevægelse ind i hjulnavet.

Forkert tilpasning af disse designs, for eksempel montering af et lavt dykled på en indenbords applikation med et langt affjedringsslag, er en af de mest almindelige indkøbsfejl i eftermarkedets udskiftningsarbejde. Samlingen kan bolte sig korrekt og endda fungere i en kort periode, men den vil binde eller svigte et godt stykke før dets nominelle serviceinterval.

Burgeometri er en anden variabel, som er let at overse, når man sammenligner samlinger, der ellers fremstår identiske på et spec-ark. Buret holder boldene på plads, samtidig med at de tillader dem at rulle inden for deres spor, når leddet artikulerer, og små forskelle i lommeform eller vinduesvinkel ændrer, hvor jævnt belastningen deles på tværs af kuglen ved ekstreme styrevinkler. Et bur designet med generøs vinduesafstand har en tendens til at køre køligere og mere støjsvage nær sin artikulationsgrænse, hvilket betyder noget for kompakte køretøjer, der regelmæssigt styrer tæt på fuld lås under lavhastighedsmanøvrering, såsom parkering. Omvendt kan et strammere burdesign forbedre vridningsstivheden på bekostning af maksimal vinkel, hvilket er en rimelig afvejning for præstationsorienterede platforme, der sjældent nærmer sig fuld ratlås, men som ser vedvarende højt drejningsmoment.

Materialevalg og fremstillingspræcision

Kuglebanerne, buret og det indre løb i et CV-led fungerer under gentagen punktbelastning ved høj rotationshastighed, så legeringsvalget og varmebehandlingsprocessen bestemmer udmattelseslevetiden mere end næsten nogen anden variabel. De fleste kvalitetssamlinger bruger mellemkulstoflegeret stål, kassehærdet gennem induktions- eller karbureringsprocesser til en overfladehårdhed i intervallet 58 til 62 HRC, mens de bevarer en sejere, mere duktil kerne for at modstå brud under stødbelastning.

Ud over selve legeringen bestemmer dimensionspræcision i kuglerillerne, hvor jævnt belastningen fordeles over de seks eller otte kugler i et typisk led. Riller bearbejdet uden for acceptabel dimensionstolerance koncentrerer belastningen på et mindre antal kontaktpunkter, hvilket accelererer overfladegruber og i sidste ende producerer den kliklyd, som de fleste bilister forbinder med en svigtende påhængsled. Velrenommerede produktionslinjer verificerer rillegeometrien med koordinatmåleudstyr på prøveudtagningsbasis, ikke kun ved den endelige montageinspektion.

Fedtspecifikation behandles ofte som en eftertanke under indkøb, men det spiller en direkte rolle i træthedslivet sammen med metallurgien. CV-ledsfedt er formuleret med ekstremtryksadditiver designet til at opretholde en beskyttende film under de meget høje kontakttryk, der genereres ved bold-til-bane-grænsefladen, forhold som et chassisfedt til generelle formål ikke er bygget til at modstå. Additivpakken skal også forblive stabil over et bredt temperaturområde, da et led nær udstødningen eller turboladeren på nogle tværgående motorlayouts kan se vedvarende temperaturer et godt stykke over, hvad en bagagerum placeret nær hjulet nogensinde ville opleve. Gennemgang af fedtdatabladet, der leveres med en samling, i stedet for at antage, at et producent-mærket fedt er ækvivalent, er en simpel kontrol, der fanger et overraskende antal substandardkomponenter, før de når installationen.

Læsning af advarselstegn ved slid på CV-led

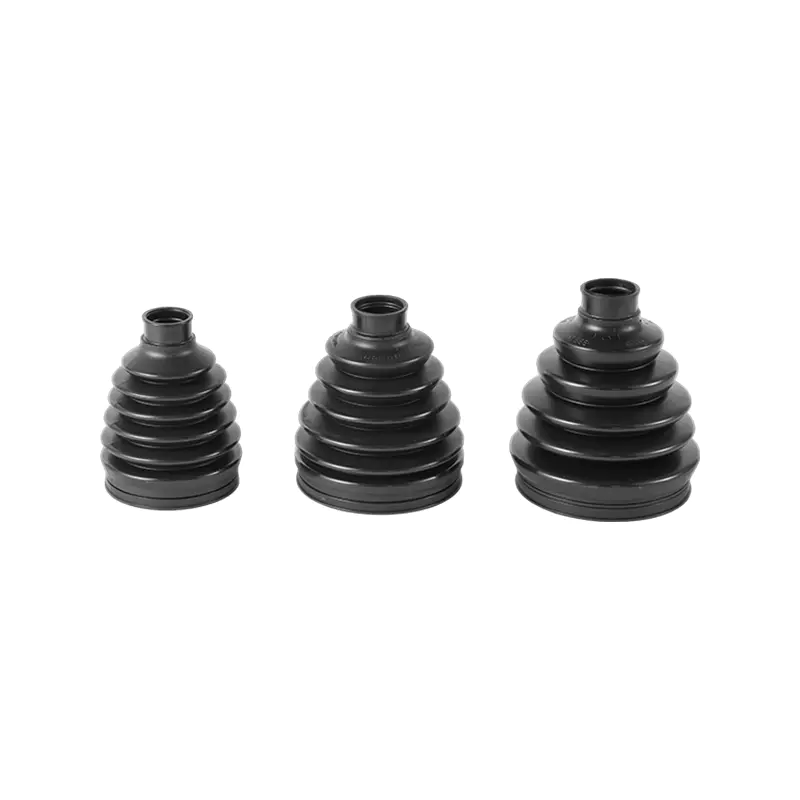

Slid på et CV-led er progressivt og kan i de fleste tilfælde påvises i god tid før total svigt. En revnet eller revnet støvle er det tidligste og mest forebyggelige fejlpunkt, da det tillader fedt at undslippe og forurenende stoffer at trænge ind, hvilket dramatisk accelererer slid på kuglebanerne nedenunder.

Når først forurening begynder, accelererer slitagen frem for at fortsætte med en jævn hastighed, hvilket afspejles i den stejle kurve vist ovenfor, når en samling passerer ca. to tredjedele af sin nominelle levetid. De mest pålidelige feltindikatorer inkluderer:

En rytmisk klik- eller poppende lyd under hårde sving, som normalt peger på en slidt påhængsmotor
En klunkende fornemmelse under acceleration eller deceleration, ofte forbundet med indenbords dykkende ledslid
Synligt fedt slynget rundt om indersiden af et hjul, hvilket indikerer en revet støvle
Vibration, der øges med køretøjets hastighed, hvilket kan pege på akselubalance efter ledslid

Rutinemæssig støvleinspektion under planlagte serviceintervaller er fortsat den mest omkostningseffektive måde at forhindre en fuldstændig ledudskiftning på, da en støvle alene typisk koster en brøkdel af den komplette samling.

En nyttig feltteknik til at isolere, hvilket led der genererer en støjklage, er at køre køretøjet i en langsom, snæver cirkel i begge retninger, mens du lytter fra et åbent vindue, da et problem med påhængsled typisk vil give et højere klik, når man drejer væk fra den berørte side. Problemer med indenbords dykningsled har en tendens til at være sværere at isolere med øret alene, og en inspektion af hævet køretøj med hjulet læsset og aflæsset, mens der kontrolleres for slør ved ledhuset, er generelt mere pålideligt end at stole på støjplacering under en vejtest. Teknikere, der arbejder gennem en stor mængde af klager over drivsystemet, fører ofte en simpel beslutningslog, der forbinder støjmønsteret, måling af belastet og ubelastet slør og den eventuelle rodårsag, da denne form for intern registrering forbedrer diagnostisk nøjagtighed over tid langt mere end at stole på et enkelt symptom isoleret.

Sammenligning af CV-ledtyper på tværs af nøgleresultater

Ved angivelse af et led til en ny ansøgning eller ved vurdering af en cv-led til biler leverandørens katalog, har tre præstationsmålinger en tendens til at betyde mest i praksis: maksimal artikulationsvinkel, drejningsmomentkapacitet og støj-vibration-hårdhedsadfærd ved motorvejshastighed. Diagrammet nedenfor rangerer fælles fælles familier på tværs af disse tre faktorer på et normaliseret indeks.

Faste led scorer højest på det sammensatte indeks, hovedsageligt på grund af deres brede artikulationsområde og lave NVH-signatur, hvilket forklarer deres dominans på påhængspositioner på tværs af næsten alle passagerplatforme. Krydssporsamlinger bytter nogle artikulationsudvalg for en mere kompakt pakke, som passer til applikationer med snæver frigang, men generelt begrænser deres anvendelse til platforme med lavere drejningsmoment.

Det er værd at bemærke, at det sammensatte indeks ovenfor er en generel ingeniørsammenligning snarere end en rangering af en enkelt leverandørs dele, og den virkelige verdens ydeevne afhænger stadig i høj grad af materialekvaliteten og fremstillingstolerancen diskuteret tidligere. To led af samme designfamilie kan give mærkbart forskellige træthedsresultater afhængigt af varmebehandlingens konsistens, så samlingstypen bør behandles som et startfilter for en indkøbsbeslutning snarere end det sidste ord om, hvilken specifik del der skal købes.

En praktisk ramme for sourcing og leverandørevaluering

Indkøbsteams evaluerer en ny cv fælles leverandør drage fordel af en struktureret kvalifikationssekvens i stedet for at stole på en enkelt prøveforsendelse. Nedenstående flow skitserer en fem-trins proces, der bruges på tværs af de fleste industrielle sourcing-programmer.

Materialecertificeringsgennemgang bør bekræfte legeringskvalitet, varmebehandlingsspecifikationer og hårdhedstestning i stedet for at acceptere et generisk datablad. Bænktest, der ideelt omfatter en vridningstræthedscyklus og en boot flex-life test, giver et objektivt grundlag for at sammenligne to leverandører, der tilbyder visuelt identiske dele. En facilitetsprocesaudit, selv en fjernbetjening udført gennem videogennemgange og procesdokumentation, afslører, om inspektionen finder sted på de rigtige stadier i stedet for kun ved den endelige emballering.

Evalueringskriterium	Vægt	Hvad skal verificeres
Materialets sporbarhed	25 procent	Møllecertifikater matchet med batchnumre
Dimensionel konsistens	25 procent	CMM rapporterer på tværs af flere produktionspartier
Træthedstestdata	20 procent	Uafhængig eller tredjeparts cyklustest
Støvle- og fedtkvalitet	15 procent	Flex-life rating og fedtspecifikationsark
Leveringskonsistens	15 procent	Præstation til tiden på tværs af seneste ordrer

Samlede ejeromkostninger: Pris vs langsigtet værdi

Den laveste enhedspris giver sjældent de laveste samlede omkostninger, når først garantikrav, arbejdskraft til for tidlig udskiftning og nedetid er indregnet. Sammenligningen nedenfor illustrerer, hvordan fejlraten inden for et vurderet servicevindue flytter den effektive pris pr. enhed på tværs af tre prisniveauer.

Budgetdele har ofte en anskaffelsespris, der er 20 til 30 procent under alternativer på mellemniveau, men en højere fejlrate i det tidlige liv sletter ofte denne besparelse inden for de første to serviceintervaller, når arbejdskraft er inkluderet. Flådeoperatører og producenter med forudsigelige driftscyklusser oplever generelt, at komponenter på mellemniveau eller premium, hentet fra leverandører, der kan påvise konsistente træthedstestdata, giver en lavere pris pr. mile for service, selvom mærkatprisen er højere.

En nyttig måde at ramme denne beslutning internt på er at beregne omkostningerne pr. mile af forventet levetid i stedet for pris pr. enhed, idet der tages højde for arbejdstimer for både den oprindelige installation og enhver forventet tidlig udskiftning. For en flåde, der kører dusinvis eller hundredvis af køretøjer, vil selv en beskeden forskel i fejlfrekvensen i den tidlige levetid hurtigt forværres, eftersom hver uplanlagt udskiftning også medfører en planlægningsomkostning i form af nedetid for køretøjer, som ikke fremgår af en reservedelsfaktura. At bygge denne beregning ind i en standard indkøbsskabelon i stedet for at sammenligne enhedspriser isoleret, har en tendens til at flytte indkøbsbeslutninger mod leverandører, der kan underbygge deres pålidelighedspåstande med testdata frem for markedsføringssprog alene.

Installationspraksis, der forlænger levetiden

Selv en velfremstillet samling kan fejle tidligt, hvis installationspraksis er inkonsekvent. En kort liste over vaner adskiller installationer, der når fuld vurderet levetid, fra dem, der ikke gør:

Pak samlingen med det fedt, der er specificeret af producenten i stedet for et generisk chassisfedt, da additivpakker varierer efter anvendelse
Spænd akselmøtrikken til den specificerede værdi ved hjælp af en kalibreret skruenøgle i stedet for en slagpistol indstillet efter følelse
Inspicer støvleklemmerne for ensartede siddepladser, og bekræft, at der ikke blev klemt under genmontering
Drej styretøjet gennem fuld låsning i begge retninger efter installationen for at kontrollere for binding før vejtest
Registrer installationens kilometertal, så fremtidige bootinspektioner kan planlægges i forhold til en kendt baseline

Disse trin tager kun et par ekstra minutter pr. aksel, men reducerer på en meningsfuld måde antallet af garantikrav i flåde- og værkstedsmiljøer, da en stor del af de tidlige samlingsfejl kan spores tilbage til fedtforurening eller forkert drejningsmoment snarere end selve komponenten.

Butikker, der sporer installationskvalitet sammen med deleydelse, finder ofte, at de to er svære at adskille, når de analyserer garantikrav, hvilket er en anden grund til, at en konsekvent installationstjekliste betaler sig selv over en stor mængde arbejde i stedet for kun ved lejlighedsvis reparation.

Ofte stillede spørgsmål

Q1: Hvor længe skal et CV-led holde under normale kørselsforhold?

De fleste led er vurderet til langt over 100.000 miles, når bagagerummet forbliver intakt, og der bruges fabriksspecificeret fedt, selvom driftscyklus, vejsalteksponering og kørestil alle påvirker den faktiske levetid.

Q2: Kan en revet CV-støvle repareres uden at udskifte hele leddet?

En støvle kan nogle gange udskiftes af sig selv, hvis den fanges tidligt, og leddet endnu ikke har været udsat for forurening, men når der først er kommet grus i kuglebanerne, vil udskiftning af støvlen ikke genoprette fuld levetid.

Spørgsmål 3: Er en kliklyd altid et tegn på fejl på påhængsmotoren?

En kliklyd under sving er en af de mest pålidelige indikatorer for påhængsslid på led, selvom det er værd at bekræfte, at støjen ændrer sig med drejeretning og styrevinkel, før du bestiller en reservedel.

Spørgsmål 4: Udfører firehjulstrukne køretøjer mere stress på CV-led end forhjulstrukne køretøjer?

Firehjulstræksystemer kan udsætte bag- eller midterled for forskellige drejningsmomentmønstre, men den belastning, der lægges på ethvert individuelt led, afhænger mere af artikulationsvinkel og drejningsmomentlevering end af drivlinjelayout alene.

Spørgsmål 5: Hvad er den mest almindelige fejl, når man køber udskiftningsfuger i løs vægt?

Valg af dele baseret på pris og varenummer-match alene, uden at gennemgå materialecertificering eller anmode om træthedstestdata, er den hyppigste årsag til inkonsekvent kvalitet på tværs af en masseordre.

Spørgsmål 6: Påvirker fugemateriale kvalitet meningsfuldt prisen?

Case-hærdet legeret stål med verificeret varmebehandling koster typisk mere end gennemhærdede alternativer, men forskellen er normalt en lille brøkdel af de samlede enhedsomkostninger i forhold til den pålidelighedsgevinst, det giver.
