Tegn på CV-ledsvigt og hvornår udskiftning er nødvendig

Grundlæggende om drivlinje

Forstå rollen af CV-led i et køretøjs drivsystem

Alle forhjulsdrevne, firehjulstrukne og mange baghjulstrukne køretøjer er afhængige af et par fleksible konnektorer ved hver akselaksel til at overføre motorkraft til hjulene, mens affjedringen bevæger sig, og styrevinklen ændres. Disse stik er cv led , og deres job er bedragerisk simpelt på papiret, men mekanisk krævende i praksis: Hold rotationshastigheden konstant, uanset hvor skarpt hjulet drejer, eller hvor langt affjedringen bevæger sig over et bump.

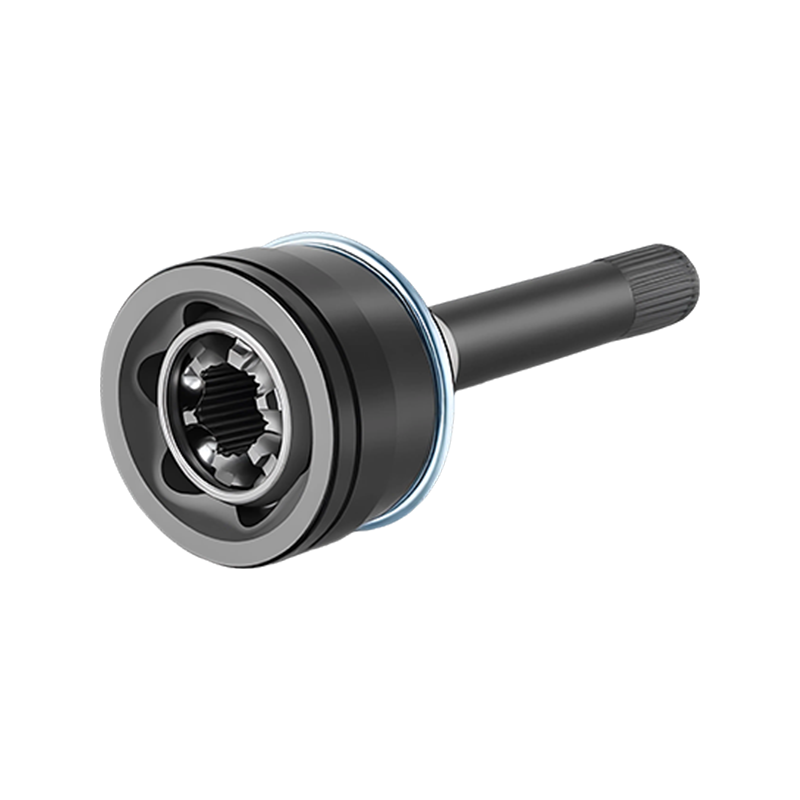

Constant velocity joint component used in vehicle axle assemblies

En samling med konstant hastighed, der viser kugleholderen og huset, der tillader jævn kraftoverførsel ved variable vinkler.

Hver aksel bærer typisk to led med forskellige job. Det indvendige led, tættere på transmissionen, er normalt et stativdesign, der er bygget til at rumme akslen, der styrter ind og ud, når affjedringen komprimeres. Det ydre led, tættere på hjulnavet, er normalt et Rzeppa- eller kugledesign bygget til at håndtere skarpe styrevinkler uden at miste rotationsjævnhed. Begge er pakket med fedt og forseglet inde i en fleksibel gummi- eller termoplaststøvle, der holder forurening ude og smøring inde.

2

Samlinger pr. akselaksel i de fleste konfigurationer

1

Forseglet støvle beskytter hvert led mod snavs og fugt

0

Tolerance for fedttab, når en støvle går i stykker

Fordi hele systemet afhænger af, at den forseglede støvle forbliver intakt, starter de fleste ledfejl ikke med, at metalkomponenterne bliver slidt af sig selv. De starter med en revet støvle, der lader fedt slippe ud og vejgrus trænge ind, hvilket så fremskynder slid på dele, der ellers ville holde i en meget lang levetid.

Grundårsager

Almindelige årsager til CV-ledsvigt

At forstå, hvorfor leddene svigter, hjælper med at forklare, hvorfor nogle køretøjer har brug for opmærksomhed langt tidligere end andre, selv med lignende kilometertal. Følgende faktorer er dem, teknikere oftest ser under inspektion.

Af disse er en kompromitteret støvle konsekvent udgangspunktet for de fleste ledudskiftninger. Dette er grunden til, at inspektion af støvlens tilstand er en af de hurtigste måder at fange et udviklende problem, før det bliver en dyr reparation.

Diagnostiske tegn

Tidlige advarselstegn på et svigtende CV-led

Fordi CV-led fungerer stille, når de er sunde, er næsten enhver ny støj eller vibration, der kommer fra drivlinjeområdet under sving eller acceleration, værd at undersøge. Nedenstående diagram opsummerer, hvor ofte forskellige symptomer rapporteres, når et led nærmer sig slutningen af sin levetid, baseret på almindelige diagnostiske mønstre snarere end en enkelt datakilde.

En klikkende eller knaldende lyd under snævre sving, især ved lav hastighed på en parkeringsplads, er en af de mest genkendelige indikatorer på et slidt yderled. Vibration, der øges med acceleration og letter ved friløb, er mere typisk for et indre ledproblem.

Indre vs Ydre

Sammenligning af indre led og ydre ledsymptommønstre

Da de indre og ydre led håndterer forskellige typer bevægelser, har de en tendens til at fejle på lidt forskellige måder. Radarsammenligningen nedenfor skitserer, hvordan hvert symptom typisk vejer forskelligt afhængigt af, hvilket led der udvikler et problem.

Ydre led Indre led

Symptom	Ydre led Emphasis	Indre led Emphasis
Klik under sving	Høj	Lav
Vibration under acceleration	Lav to Moderate	Høj
Klunk på gearindgreb	Lav	Moderat til Høj
Synlig støvle revner	Moderat til Høj	Lav to Moderate

Bæres over tid

Hvordan CV-ledslid skrider frem med kilometertal

Slid på en sund, ordentligt forseglet fuge øges meget gradvist. Når først forurening trænger ind gennem en revet støvle, accelererer slidhastigheden kraftigt, fordi grus fungerer som et slibemiddel mellem kuglelejerne og deres løbebaner. Linjediagrammet nedenfor illustrerer dette typiske progressionsmønster.

Den stejle stigning efter midtpunktet af diagrammet afspejler, hvad der sker, når en støvle allerede har fejlet, og forurening er kommet ind i leddet. Dette er grunden til, at en lille, billig støvle, der rives i stykker tidligt, er langt mindre omkostningskrævende at tage fat på end en joint, der har kørt tørt og grynet i tusindvis af yderligere kilometer.

Beslutningsfaktorer

Hvad påvirker omfanget af en CV-ledreparation

Ikke alle slidte led kræver det samme niveau af arbejde. Flere faktorer afgør, om en butik kun erstatter bagagerummet, leddet alene eller hele akselenheden.

Faktor	Typisk påvirkning	Noter
Antal berørte aksler	Moderat til Høj	Layouter med firehjulstræk tilføjer ofte ekstra samlinger pr. side
Støvle vs fuld led tilstand	Lav to Moderate	Fanget tidligt, kan en støvle alene løse problemet
Korrosion på akselaksel	Moderat	Kan kræve fuld akselsamling frem for et ledskift
Adgang og arbejdskompleksitet	Moderat til Høj	Varierer efter affjedringslayout og køretøjsplatform

Reparation af arbejdsgang

Sådan udføres en udskiftning af CV-led typisk

Mens specifikke procedurer varierer fra køretøjsplatform, forbliver den generelle sekvens, en tekniker følger, konsekvent på tværs af de fleste forhjulstrukne og firehjulstrukne køretøjer.

Bekræft støj- eller vibrationskilden gennem en kontrolleret testkørsel og visuel inspektion.
Støt køretøjet sikkert og fjern hjulet for fuld adgang til ledområdet.
Adskil akslen fra navholderen og sænk styrearmen efter behov.
Træk akselsamlingen ud af transmissionen eller mellemakslen.
Udskift samlingen, pak den igen med den korrekte fedtmængde, og montér en ny støvle og klemmer.
Geninstaller akslen, tilslut affjedringskomponenterne igen, og tilspænd fastgørelsesanordningerne til specifikationerne.
Vejtest for at bekræfte, at støjen eller vibrationerne er løst, før køretøjet tages i brug igen.

Forebyggelse

Vedligeholdelsespraksis, der forlænger CV Joint Service Life

En 5-minutters bagagerumsinspektion under en rutinemæssig dækrotation er en af de billigste vaner, der kan forhindre en meget større reparation af drivaggregatet senere.

Kontroller visuelt gummistøvlen for revner, sprækker eller slynget fedt under hver dækrotation eller olieskift.
Tag fat på en iturevne støvle med det samme i stedet for at vente, da fedttab og forurening skrider hurtigt frem, når forseglingen er brudt.
Hold ophængsbøsninger og kugleled i god stand, da overskydende slør tilfører unødvendig belastning af leddet.
Undgå langvarig kørsel med fuld ratlås kombineret med hård acceleration, især ved snævre parkeringsmanøvrer.
Når en boot allerede har fejlet, er sourcing pålidelig udskiftning af cv-led hjælper omgående med at undgå sekundær skade på akselakslen eller transmissionens udgangstætning.
Få usædvanlige klik eller vibrationer inspiceret med det samme i stedet for at fortsætte med at køre på et led, der allerede viser symptomer.

Ofte stillet

Ofte stillet Questions

Q1: Hvad er det allerførste tegn på, at et CV-led begynder at svigte?

I de fleste tilfælde er det tidligste mærkbare tegn en rytmisk klik- eller poppende lyd, der opstår specifikt, når man drejer ved lav hastighed, såsom at trække ind på en parkeringsplads.

Q2: Kan et køretøj stadig køres sikkert med et svigtende CV-led?

Korte strækninger med moderat hastighed er ofte mulige, men hvis du fortsætter med at køre på et led med en revet støvle eller avanceret spil, risikerer du, at leddet skiller sig, hvilket kan forårsage et pludseligt tab af kraft til det hjul.

Q3: Er det muligt kun at reparere støvlen i stedet for hele leddet?

Ja, hvis støvlen fanges tidligt, før forurening når de indvendige lejer, kan udskiftning af støvlen og ompakning af fedtet løse problemet uden at udskifte selve samlingen.

Q4: Svigter indre og ydre led af samme årsager?

Ikke ligefrem. Ydre led har en tendens til at vise drejningsrelateret klik på grund af konstant styreled, mens indre led oftere viser vibrationer og klunker forbundet med acceleration og gearskift.

Q5: Hvor ofte skal CV-led inspiceres?

En visuel kontrol under hver rutinemæssig dækrotation eller olieservice er generelt tilstrækkeligt til at fange en udviklende støvlefletning, før det fører til ledforurening.

Q6: Påvirker bugsering eller tung belastning slid på CV-leddet?

Ja, vedvarende tunge belastninger øger drejningsmomentet gennem akslen og leddet, hvilket kan fremskynde slid sammenlignet med typiske daglige kørselsforhold.
